映像監視から移動中継まで真価を発揮、
動画撮影用スタビライザー搭載 「カメレオンズ・アイ」
動画撮影用スタビライザー搭載 「カメレオンズ・アイ」
「Chameleon’ｓeye」
カメレオンズアイとは
映像監視システムは、今や社会や暮らしの安全を守る上でなくてはならない存在です。 カメレオンズアイはリニアモーター技術の応用により、カメラをしっかりと対象物に向けて制御するスタビライザーシステムを採用。
放送中継車
セキュリティ
電車関連
船舶・船用機器

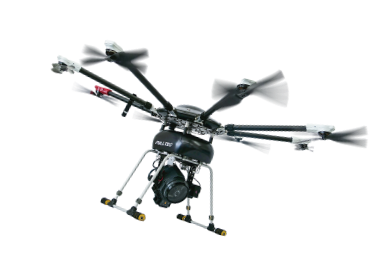

UAV・小型航空機
特殊産業用車両

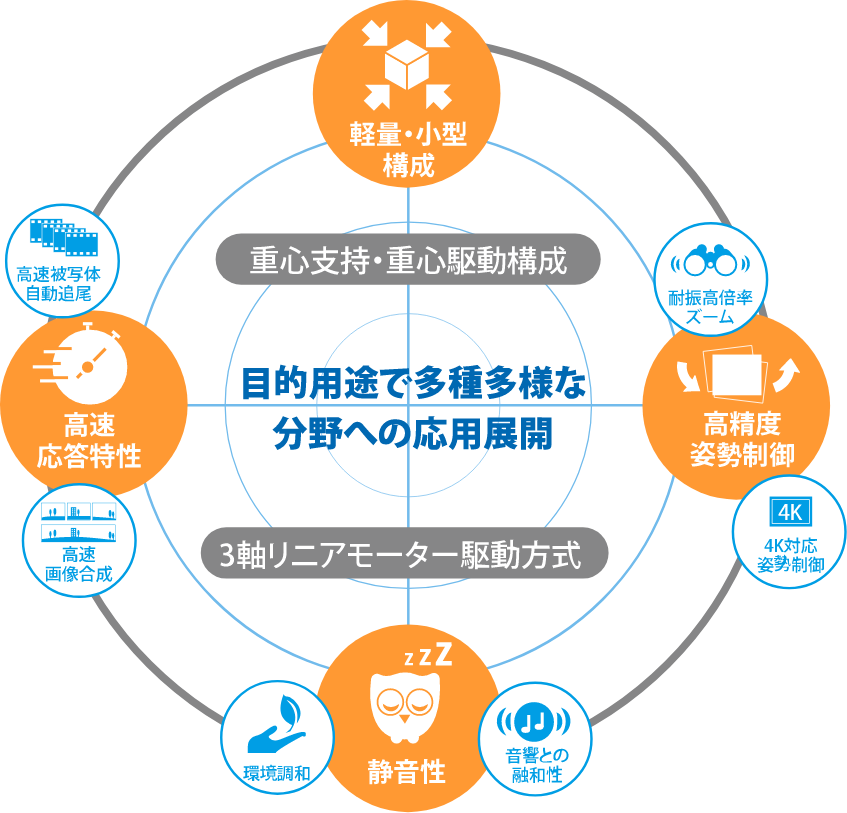

特徴
①カメラ本体を動かすため、広い範囲をカバー
②リニアモーターによる３軸補正で上下左右、回転等、様々な揺れに対応
③低周波数から高周波数までの揺れに対応

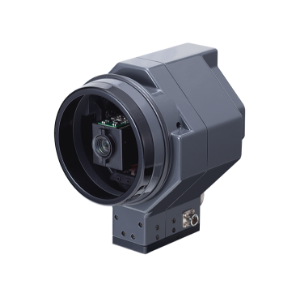

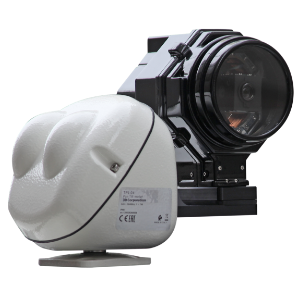

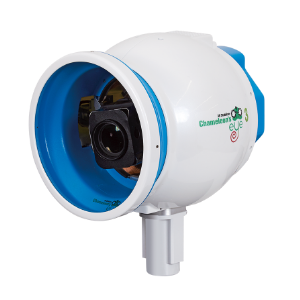

| 型番 | CE-S1 | CE-S20 | TCE-S20 | |
|---|---|---|---|---|
| スタビライザー補正軸、補正角度 | ３軸（パン移動（左右）・チルト移動（上下）±20度 / ロール移動（自転）±10度） | |||
| スタビライザーサイズ（W×H×Dmm） | 200×250×220 | 145×172×175 | ||
| 重量（Kg）外装含む | 4.2kg | 1.6kg | ||
| 搭載カメラ | SONY FCB-7520A | Tanron MP1110M-VC | ||
| 映像素子サイズ | 1/2.3 213万画素BSI | 1/3 408万画素 | ||
| 光学倍率 | 30倍 | 10倍 | ||
| カメラ画像出力 | 右に同じ | 1080p/60/59.94 | ||
| 映像出力基盤（SDI） | TE4-HDSDI 1080p/30 | TL8651 1080p/60/50 3G/HD-SDI | ||
| 最低被写体照度 | 0.01ｘ（1/30ｓ 高感度モード） | 0.5lx（1/30ｓ） | ||
| 制御マイコン | 右に同じ | RX62Tルネサス 32ビット 100MHz 単精度浮動小数点32ビット Alpha Project製AP-RX62T-OAのCPUボード |
||
| A/Dコンバータ | 右に同じ | 12ビット 8ch | ||
| D/Aコンバータ | 右に同じ | 10ビット 2ch | ||
| 搭載Gyroセンサー | 右に同じ | TAGD206（60度/s）×3（多摩川精機） | ||
| 回転角度センサー | ＣＰ-16Ｕ（緑測器）ＭＲ素子/非接触 | RDC9010006（アルプス電気）可変抵抗/接触式 | ||
| カメラコントロール | ○ | ○ | ||
| 定常消費電力（スタビ/カメラ） | 最大17W | 最大15W | 最大40W（雲台25W） | |
| 雲台 | 本体 | （株）３D製 TPS-04 | ||
| 補正軸 | 2軸 パン移動（左右）：±90度 チルト移動（上下）上側35度 下側45度 |
|||
| サイズ（W×H×Dmm） | W161 ×D161 ×H180 |
|||
| 雲台重量（Kg） | 3.7Kg | |||
カメラスタビライザーの効果
３０倍ズーム撮影（600m遠方の被写体）
スタビライザー OFF
スタビライザー ON
活用事例
■ハイモデルのスタビライザーと同等の制振性能を実現
株式会社サンテレビジョン様 （西脇多可新人高校駅伝競走大会 中継映像（2020.2.16））
